一般的な絶縁ピンの重量はどれくらいですか?
絶縁体ピンは配電システムにおいて重要な役割を果たし、架空送電線の支持と絶縁を提供します。絶縁体ピンのサプライヤーとして、設置、輸送、全体的な設計のさまざまな側面に影響を与える可能性があるため、これらの必須コンポーネントの重量に関する問い合わせをよく受けます。このブログ投稿では、一般的な絶縁ピンの重量に影響を与える要因を検討し、何が予想されるかを理解するのに役立つ一般的なガイドラインをいくつか提供します。
絶縁ピンの重量に影響を与える要因
の重量絶縁ピンは、次のようないくつかの重要な要因に基づいて大きく異なる可能性があります。
材料
絶縁体ピンの製造に使用される材料は、その重量の主な決定要因の 1 つです。一般的な材料には、スチール、鉄、複合材料などがあります。鋼と鉄はその強度と耐久性で知られていますが、一般に複合材料よりも重く、複合材料は軽量で耐食性に優れています。たとえば、スチール製の絶縁体ピンは、スチールの密度が高いため、同じサイズおよび設計の複合材ピンよりも重量が重くなる場合があります。
サイズとデザイン
絶縁体ピンの物理的寸法と設計も、その重量に大きな影響を与えます。より複雑なデザインや追加機能を備えた大きなピンは、通常、小さくて単純なピンよりも重くなります。たとえば、アングルクロスアームインシュレーターピン標準のピンに比べて形状が複雑で寸法が大きいため、重量が重くなる場合があります。
応用

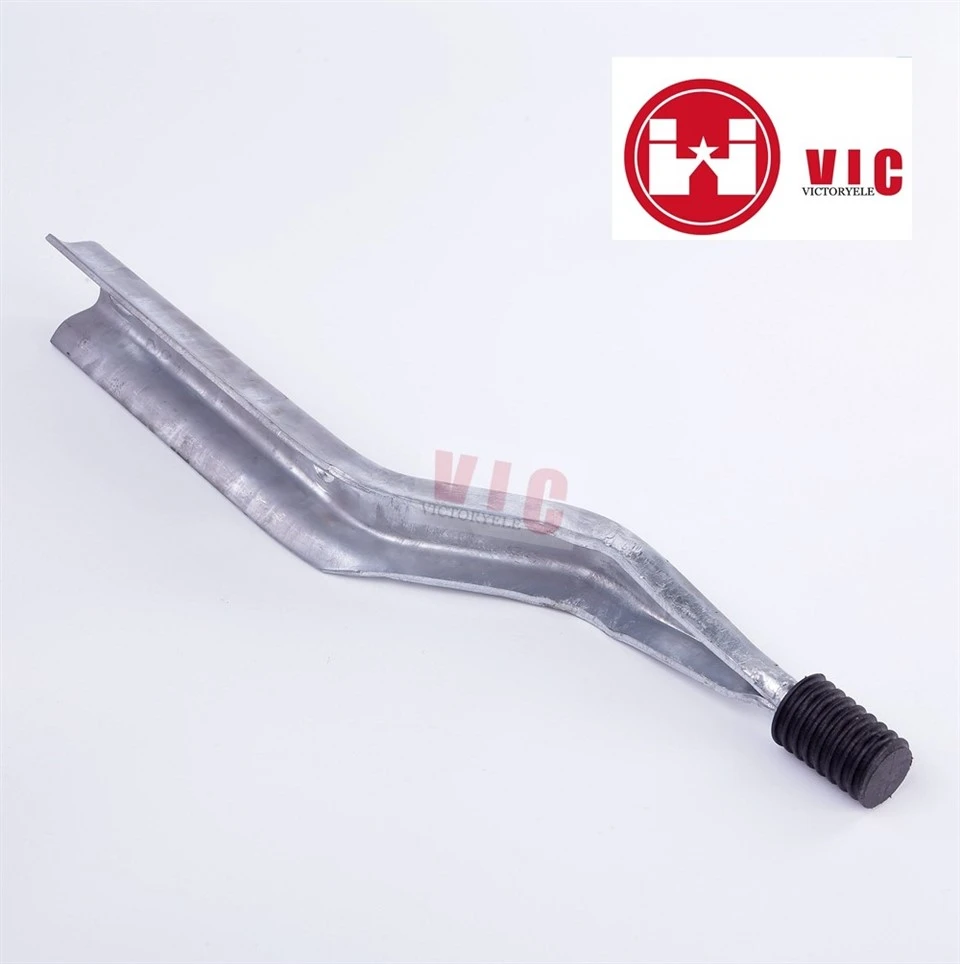

絶縁体ピンの意図された用途は、その重量に影響を与える可能性があります。高電圧送電線で使用されるピンは、より大きな電気的および機械的ストレスに耐えるために、より堅牢で重い必要がある場合があります。一方、低電圧配電システムで使用されるピンは、より軽量でコンパクトになる可能性があります。たとえば、オフセットポールトップピン特定の極構成用に設計されたものは、システムの電圧要件に応じて異なる重みを持つ場合があります。
一般的な重量範囲
さまざまな要因が関係するため、「一般的な」絶縁ピンの正確な重量を提供することは困難ですが、一般的なタイプと材料に基づいていくつかの一般的な重量範囲を提供できます。
スチール絶縁体ピン
スチール絶縁体ピンは、その強度と信頼性により、電力システムで広く使用されています。直径約 18 ～ 25 mm、長さ 200 ～ 300 mm の標準的なスチール製絶縁ピンの重さは 1 ～ 3 kg です。ただし、より大きな鋼ピンやより特殊な鋼ピンは重量が大幅に重くなる可能性があり、一部の頑丈なピンの重さは 5 ～ 10 キログラム以上になります。
VIC 標準鍛造スチールピン:Victory の鍛造スチール絶縁体ピンは、溶融亜鉛メッキの ASTM A153 規格を満たす高張力鋼を使用して製造されています。当社の工場で製造される一般的な 11kV スチール ピンの重量は約 1.2kg ～ 1.8kg で、精密鍛造によって最適化され、5kN ～ 10kN の最小破壊荷重を維持しながら不必要な重量を削減します。
複合絶縁体ピン
複合絶縁体ピンは、軽量で優れた電気的特性により、近年人気が高まっています。上述のスチールピンと同様のサイズの典型的な複合絶縁体ピンの重さは約 0.5 ～ 1.5 キログラムです。複合ピンは軽量であるため、設置時の取り扱いが容易になり、支持構造にかかる全体的な負荷が軽減されます。
鉄絶縁体ピン
鉄製の絶縁体ピンも、特に古い電源システムでよく使用されます。鉄ピンの重量は一般に鋼ピンの重量と同様ですが、特定の合金や製造プロセスによってわずかに異なる場合があります。一般的な鉄製絶縁体ピンの重さは 1.5 ～ 3.5 キログラムで、大きなピンほど重さは高くなります。
重量を考慮することの重要性
絶縁体ピンの重量を理解することは、次のようないくつかの理由から重要です。
インストール
絶縁体ピンの重量は、取り付けの容易さに影響します。ピンが重いと、特に手の届きにくい場所では、設置に多くの労力と設備が必要になる場合があります。複合ピンなどの軽量ピンを使用すると、取り付けプロセスが簡素化され、重い物の取り扱いに伴う怪我のリスクが軽減されます。
交通機関
絶縁体ピンの重量も輸送コストと物流に影響します。ピンが重いと、輸送に多くの燃料と大型の車両が必要となり、全体的なコストが増加します。軽量のピンを選択することで、輸送費を削減し、環境への影響を最小限に抑えることができます。
構造設計
ポールやクロスアームなどの支持構造を設計する際には、絶縁体ピンの重量を考慮する必要があります。ピンによる追加荷重は、特に風や地震活動が激しい地域では、構造物の安定性と完全性に影響を与える可能性があります。エンジニアは、支持構造が絶縁体ピンと電力線の合計重量に耐えられるように設計されていることを確認する必要があります。
なぜ VICTORY が信頼できるパートナーなのか?
浙江省にある 60,000 平方メートルの近代的な工場と 25 年以上の経験を持つ Victory Electric Power Equipment Co., Ltd. は、高品質の絶縁ピンを 50 か国以上に供給してきました。当社の製品は重量が最適化されているだけでなく、最も過酷な現場条件にも耐えられるよう、3,000 平方メートルの社内実験室で検証されています。
結論
一般的な絶縁ピンの重量は、材質、サイズ、設計、用途によって異なります。絶縁ピンのサプライヤーとして、お客様の多様なニーズにお応えするため、幅広いオプションをご用意しております。高電圧送電線用の頑丈なスチールピンが必要な場合でも、低電圧配電システム用の軽量複合ピンが必要な場合でも、当社には適切なソリューションを提供する専門知識と製品があります。
当社の絶縁ピンについてさらに詳しく知りたい場合、またはプロジェクトに特定の要件がある場合は、当社までお問い合わせいただくことをお勧めします。当社の専門家チームが、製品の選択、技術サポート、調達をお手伝いいたします。電力システムの安全かつ効率的な運用を確保するために協力しましょう。
精密に設計されたソリューションについては、当社の全製品をご覧ください。ポールラインハードウェア - 勝利または、重量仕様の詳細については当社の技術チームにお問い合わせください。
参考文献
- 配電ハンドブック、ウェイン L. シェパード著
- 絶縁体の設計およびアプリケーション ガイド、IEEE Power and Energy Society 発行
- 材料科学と工学: 入門、William D. Callister Jr. および David G. Rethwisch 著
